ECHO CS310/CS352/CS353 Kupplungsbaugruppe – OEM- und Aftermarket-Ersatzoptionen

Komplette Kupplungssystemkomponenten für Echo-Kettensägen mit 34–35 cm³

Das Kupplungssystem des ECHO CS-310, CS-352 und CS-353ES ist für die Übertragung der Motorleistung auf die Kette verantwortlich. Wenn der Motor die Betriebsdrehzahl erreicht, dehnen sich die federbelasteten Kupplungsbacken nach außen aus, um mit der Kupplungstrommel in Eingriff zu kommen und die Kette anzutreiben. Eine verschlissene Kupplung kann dazu führen, dass die Kette im Leerlauf durchdreht, unter Last nicht einrastet oder beim Schneiden durchrutscht. Dieser Komponentenleitfaden behandelt Original-OEM- und Aftermarket-Kupplungskomponenten, einschließlich Kupplungstrommel, Kupplungsscheiben und Nabenbaugruppe, für diese beliebten Echo-Kettensägenmodelle.



product-400-400

product-400-400

Technische Profile und Materialien

Kupplungstrommel (A556000543)– Die Kupplungstrommel (3/8"-6T) ist die Hauptkomponente, die den Kupplungsmechanismus beherbergt und das Kettenrad antreibt. Ersetzt die OEM-Teilenummern A556000541 und A556000542 . Aftermarket-Versionen sind verfügbar, hergestellt aus hochwertigem Metall, das den OEM-Fertigungsanforderungen entspricht. Kompatibel mit den Modellen CS-310, CS-352 und CS-353ES.

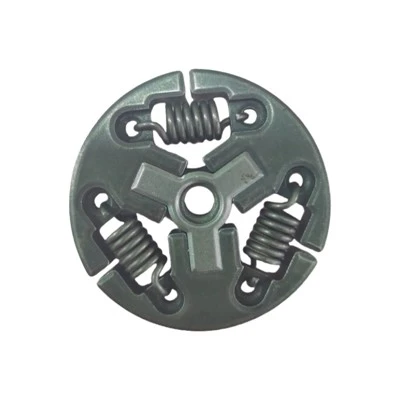

Kupplungsnabe (A552000100)– Die Nabenbaugruppe trägt die Kupplungsbacken und -federn und bildet die zentrale Montagekomponente des Kupplungssystems. Bestätigt kompatibel mit den Modellen Echo CS-310, CS-352 und CS-353ES.

Kupplungsscheiben– Im System werden zwei Kupplungsscheiben verwendet. DerA551000080Die Platte ist mit CS-310, CS-352 und CS-353ES kompatibel. DerA551000140Auch die große Kupplungsscheibe ist mit diesen Modellen kompatibel. Bei der Montage zeigt eine Platte mit der abgerundeten Seite zum Schneckenrad, während die andere mit der Körnermarkierung „UP“ nach außen weist.







Technische Spezifikationen





# Parameter Spezifikation
1 Kompatible Modelle Echo CS-310, CS-352, CS-353ES, Shindaiwa 305s, 340s
2 Kupplungstrommel OEM A556000543 (ersetzt A556000541, A556000542)
3 Kupplungsnabe OEM A552000100
4 Kupplungsscheibe OEM A551000080, A551000140
5 Kettenradgröße 3/8"-6T
6 Gewinderichtung Linke-Hand (zum Entfernen im Uhrzeigersinn)
7 Installationstool Kupplungswerkzeug 897505-16133
8 Kolbenstopper 897537-30130
9 Material Premium-Metall (Aftermarket), OEM-Stahlkonstruktion
10 Verkaufseinheit 1 Stück (Trommel, Nabe oder Platte)
11 OEM-Option Original-Echo-Teile oder gleichwertige Ersatzteile



Produktanwendung





product-392-263

Professioneller Baumpfleger und Baumpfleger

Für Baumpfleger und Landschaftsgärtner, die die Kettensägen Echo CS-310, CS-352 und CS-353ES zum Beschneiden, Entasten und zur allgemeinen Baumpflege verwenden. Eine ordnungsgemäß funktionierende Kupplung gewährleistet ein reibungsloses Einkuppeln und eine zuverlässige Kraftübertragung bei anspruchsvollen Schneidaufgaben. Kupplungskomponenten sind sowohl mit Echo- als auch mit Shindaiwa-Modellen kompatibel.

product-392-264

Komplette Überholung des Kupplungssystems

Beim Wiederaufbau des Kupplungssystems gibt das Servicehandbuch die korrekte Einbaureihenfolge an: Schneckenrad einbauen, Kupplungsscheibe mit der abgerundeten Kante zum Schneckenrad zeigend einbauen, zweite Kupplungsscheibe mit der „UP“-Markierung nach außen einbauen, dann die Kupplungsbaugruppe (Linksgewinde) einbauen und dabei von Hand gegen den Uhrzeigersinn drehen, bis sie sich nicht mehr weiterdrehen lässt.

product-392-264

Diagnose von Problemen beim Einkuppeln der Kupplung

Wenn die Säge im Leerlauf ein Durchdrehen der Kette, beim Gasgeben kein Einkuppeln, beim Schneiden Schlupf oder ungewöhnliche Geräusche im Kupplungsbereich aufweist, muss das Kupplungssystem überprüft werden. Im Servicehandbuch wird beschrieben, wie der Kettenradschutz und die Zylinderabdeckung entfernt werden, der E--Ring und die Unterlegscheibe entfernt werden und anschließend die Kupplungstrommel mit dem darin befindlichen Nadellager entfernt wird.

Details zu Qualität und Handwerkskunst





product-1024-1024product-1024-1024product-1024-1024



Produktpaket





product-1080-1440



Über uns





Jiaxing Norsun Trading Co., Ltd.

Als führender Lieferant von Gartenmaschinenteilen verbindet Jiaxing Norsun Trading Co., Ltd. globale Händler mit über 100 geprüften chinesischen Herstellern. Wir optimieren Ihre B2B-Lieferkette durch strenge Qualitätskontrolle, flexible Produktion und direkte Großhandelspreise ab Werk. Arbeiten Sie mit uns für die zuverlässige Beschaffung präzisionsgefertigter Komponenten für Outdoor-Elektrogeräte in großen Mengen- zusammen.

Vertrauenswürdige Partnerschaftskraft

IHRE PROFESSIONELLE -ANLAGE
FÜR 10000+ OUALITÄTSTEILE

Verifizierte Fabrikexzellenz

UNTERSTÜTZT VON 200+ VERTRAUENSWÜRDIGEN FABRIKPARTNERN

Produktionsprozess


-1
Zusammenbau
-2
CNC-Bearbeitungszentrum
-8
CNC-Drehmaschine
-5
Gewindeschneidmaschine
-3
Gewindeschneidmaschine
-7
Spritzgießmaschine
-4
Inspizieren
-6
Lagerung

Qualitätskontrolle


-1
-3
-4
-2

Expo-Erlebnis





product-1080-1440



Kundenrezensionen





product-1080-1440





FAQ





F: Wie kann ich feststellen, welche Kupplungstrommel zu meiner Echo-Kettensäge passt?

A: Überprüfen Sie die Modellnummer Ihrer Kettensäge auf dem Gehäuse. Die Kupplungstrommel A556000543 passt für die Modelle Echo CS-310, CS-352 und CS-353ES und ersetzt die Teilenummern A556000541 und A556000542 .. Für einige Modelle ist auch die Trommel A556000481 kompatibel.

F: In welche Richtung muss man die Kupplung ausbauen?

A: Die Kupplung hat eineLinks-Thread. Um es zu entfernen, drehen Sie esim Uhrzeigersinn. Verwenden Sie zum Entfernen keine Elektrowerkzeuge, da dies zu Schäden am Kolben führen kann. Verwenden Sie immer einen Kolbenstopper im Zündkerzenloch, um die Drehung der Kurbelwelle zu stoppen, bevor Sie Drehmoment anwenden.

F: Welche anderen Komponenten sollten beim Austausch der Kupplung überprüft werden?

A: Untersuchen Sie das Schneckenrad, die Kupplungsscheiben, das Nadellager und die Kupplungstrommel auf Verschleiß oder Beschädigung. Tragen Sie beim Zusammenbau Lithium-fett auf das Nadellager auf. Beim Zusammenbau muss das Bremsband korrekt um die Kupplungstrommel herum positioniert sein.
